DIN-рейка или обычный промышленный миникомпьютер: как выбрать решение для шкафа автоматизации

Дата публикации: 28.06.2026

Промышленные миникомпьютеры на DIN-рейку: где они выигрывают у обычных промышленных ПК

В электротехническом шкафу почти никогда не бывает лишнего места. Сначала в проекте появляются ПЛК, блоки питания, автоматы, реле, модули ввода-вывода и промышленные коммутаторы. Затем к ним добавляются сбор данных, удалённая диагностика, связь с SCADA или MES, локальная обработка событий, протокольные шлюзы и иногда небольшие серверные задачи. В этот момент классический промышленный миникомпьютер уже не всегда удобно размещать: для него нужна полка, кронштейн, запас по кабелям и место для обслуживания.

Миникомпьютер для DIN-рейки решает задачу иначе. Он становится частью шкафной архитектуры: устанавливается на ту же рейку, что и остальные компоненты автоматики, занимает предсказуемый объём, не требует отдельного короба и лучше поддерживает аккуратную кабельную трассировку. Поэтому такие компьютеры всё чаще выбирают не как замену всем промышленным ПК, а как специализированный инструмент для распределённых и шкафных систем.

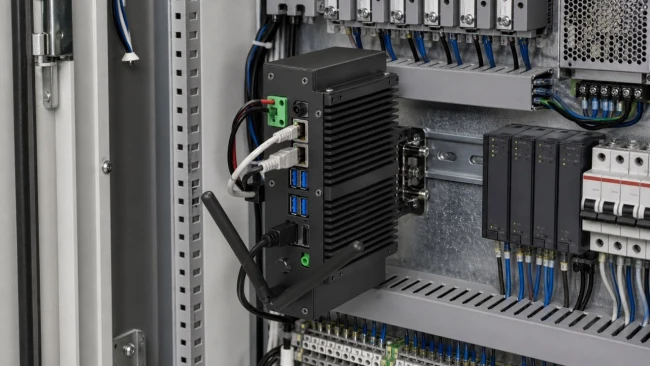

Пассивно охлаждаемый миникомпьютер IPF-K1D  с боковой установкой на DIN-рейке.

В линейке INTERPROF systems™ эту роль выполняет IPF-K1D - компактная вычислительная платформа для установки в промышленные шкафы на DIN-рейку. Ниже разберём, чем DIN-рейковый компьютер отличается от обычного промышленного мини-ПК, где он применяется и в каких проектах IPF-K1D даёт практическое преимущество.

Что такое промышленный компьютер на DIN-рейку

DIN-рейка - это стандартный монтажный профиль, который используется в электротехнических шкафах и щитах управления. На него крепятся автоматические выключатели, клеммники, источники питания, контроллеры, реле, сетевые модули и другие компоненты. Компьютер на DIN-рейку проектируется так, чтобы монтироваться в эту же среду, без дополнительной монтажной площадки.

Ключевая идея такого устройства - не только компактный корпус. Важно, что корпус, питание, расположение портов, тепловой режим и способ фиксации подчинены логике шкафа. Компьютер должен стоять рядом с управляющим оборудованием, не мешать кабельным каналам, выдерживать длительную работу и оставаться доступным для инженера при диагностике.

Обычно такие системы используют пассивное охлаждение, низкое энергопотребление, промышленное питание постоянного тока и набор интерфейсов, нужных для связи с контроллерами, датчиками, сетями предприятия и верхним уровнем автоматизации.

Что считать обычным промышленным миникомпьютером

Под обычным промышленным миникомпьютером чаще всего понимают box PC или компактный промышленный компьютер в корпусе для настенного, настольного, панельного или свободного монтажа. Это универсальный класс оборудования: такие ПК могут работать как локальные серверы, вычислительные узлы, системы машинного зрения, шлюзы, рабочие станции операторов или контроллеры сложных установок.

Их сильная сторона - гибкость. В более крупном корпусе проще разместить дополнительные платы расширения, больше накопителей, мощный процессор, вентиляцию или специализированные интерфейсы. Но эта же универсальность становится ограничением, когда компьютер нужно встроить внутрь плотного электротехнического шкафа. Пространство, доступ к разъёмам и обслуживание приходится продумывать отдельно.

DIN-рейка и обычный промышленный мини-ПК: короткое сравнение

Главный вывод

DIN-рейковый компьютер не отменяет обычные промышленные ПК. Он закрывает другую задачу: когда вычисления должны жить внутри шкафа автоматики, рядом с контроллерами и
коммуникационными модулями, а не на отдельной площадке

Где применяются миникомпьютеры на DIN-рейку

Главная область применения - шкафы управления, где нужен не только ПЛК, но и более гибкая вычислительная среда. Например, когда нужно запускать службы обмена данными, хранить локальный архив, подключать несколько сетевых сегментов, выполнять предобработку данных или обеспечивать удалённый доступ к объекту.

АСУТП, SCADA и диспетчеризация

В системах промышленной автоматизации DIN-рейковый компьютер часто работает как шлюз между нижним уровнем и SCADA. Он может собирать данные с контроллеров и приборов, преобразовывать протоколы, передавать информацию в диспетчерскую систему, вести локальные журналы и обеспечивать удалённую диагностику. В отличие от отдельного ПК, такой узел физически находится там, где находятся цепи управления, поэтому трассы короче, а шкаф выглядит логичнее для обслуживающего персонала.

Промышленные протокольные шлюзы

На производстве часто встречаются смешанные парки оборудования: старые устройства с последовательными интерфейсами, современные Ethernet-сети, локальные базы данных, MES, ERP и облачные или закрытые корпоративные сервисы. Миникомпьютер на DIN-рейку удобен как протокольный сервер: он может находиться внутри шкафа, принимать данные с оборудования и отдавать их в нужном формате верхнему уровню.

Локальная обработка и edge computing

Не все данные нужно отправлять в центральный сервер или облако. Часть событий лучше обработать на объекте: отфильтровать шум, проверить пороги, сформировать аварийное событие, записать архив, передать только значимые данные. Для таких задач DIN-рейковый миникомпьютер становится компактным edge-узлом, который работает рядом с источником данных и не зависит от постоянного внешнего соединения.

Энергетика, инженерные системы и удалённые объекты

В распределительных шкафах, узлах мониторинга, инженерных системах зданий, энергетике и транспортной инфраструктуре ценятся компактность, предсказуемое питание и устойчивость к длительной работе без обслуживания. DIN-рейковый форм-фактор помогает унифицировать компоновку: вычислительный модуль устанавливается также понятно, как остальные элементы шкафа.

Почему пассивное охлаждение особенно важно в шкафу

Вентилятор кажется простой деталью, пока система новая. Но в реальной промышленной эксплуатации он становится расходным узлом: втягивает пыль, создаёт шум, со временем изнашивается и требует контроля. В шкафу, где оборудование должно работать годами, пассивное охлаждение снижает количество механических элементов и делает поведение устройства более предсказуемым.

Корпус-радиатор отводит тепло без движущихся частей. Для миникомпьютера это особенно важно: меньше риск отказа из-за пыли, проще санитарное и техническое обслуживание, ниже требования к регулярной чистке, а также лучше совместимость с объектами, где нежелателен шум или дополнительные потоки воздуха.

IPF-K1D: шкафной миникомпьютер INTERPROF systems™

IPF-K1D разработан как промышленный миникомпьютер для электротехнических шкафов. Его задача-дать инженеру компактную вычислительную платформу, которую можно поставить на DIN-рейку, подключить к шкафному питанию и использовать для автоматизации, диспетчеризации, сбора данных и локальных сервисов.

Миникомпьютер IPF-K1D позиционируется как решение для работы 24/7 в промышленной среде и установки в промышленные шкафы. В конструкции сделан акцент на экономии пространства, фронтальном доступе к интерфейсам, пассивном охлаждении, широком диапазоне питания и быстром монтаже на DIN-рейку шириной 35 мм.

Это не потребительский мини-ПК, помещённый в шкаф, а именно промышленная платформа: алюминиевый корпус работает как радиатор, питание подключается через надёжную клеммную группу, а интерфейсы ориентированы на связь с оборудованием и сетями автоматизации.

Что важно в IPF-K1D для шкафной автоматизации

Когда лучше выбирать IPF-K1D, а когда обычный промышленный ПК

IPF-K1D особенно уместен, если в проекте есть несколько признаков:

• компьютер должен находиться внутри шкафа управления, а не рядом с ним;
• важна быстрая установка на DIN-рейку и предсказуемая компоновка кабелей;
• нужен пассивно охлаждаемый узел для круглосуточной работы;
• задача связана со сбором данных, SCADA, диспетчеризацией, протокольным обменом или локальным сервером;
• требуется несколько сетевых, USB и последовательных интерфейсов без установки крупного корпуса;
• проекту важны адаптация конфигурации, производство и поддержка в РФ.

Обычный промышленный миникомпьютер лучше оставить для сценариев, где первична не шкафная интеграция, а максимальная расширяемость: несколько плат PCIe, специализированные ускорители, мощная графика, сложная многодисковая подсистема или размещение вне шкафа в отдельной зоне обслуживания.

Иными словами, выбор зависит не от того, какой форм-фактор «лучше вообще», а от архитектуры системы. Если вычислительный узел является частью шкафа автоматики, DIN-рейка обычно рациональнее. Если компьютер работает как самостоятельная высокопроизводительная станция, классический промышленный ПК может быть удобнее.

Преимущества DIN-рейкового подхода для интегратора

Для системного интегратора компактный шкафной компьютер даёт не только экономию места. Он упрощает повторяемость проекта. Если шкафы выпускаются серией, важно, чтобы монтажник каждый раз видел одинаковую компоновку, одинаковые кабельные трассы и понятный доступ к портам. DIN-рейковый форм-фактор помогает стандартизировать эту часть решения.

Для сервисной службы это тоже плюс. Инженеру проще заменить устройство, проверить питание, подключить диагностический кабель, посмотреть индикацию и не разбирать половину шкафа ради доступа к одному порту. Особенно это важно на удалённых объектах, где выезд специалиста дорогой, а простой оборудования критичен.

Для заказчика преимущество выражается в жизненном цикле: меньше механических деталей, меньше требований к обслуживанию, ниже риск случайного отключения кабелей и аккуратнее внутренняя структура шкафа. Такие вещи редко выглядят эффектно в спецификации, но сильно влияют на эксплуатацию после запуска.

Гибкость конфигурации и проектная адаптация

IPF-K1D представлен в нескольких конфигурациях: от платформ на Intel J6412 до версий с Intel Core i3-1125G4 и Intel Core i5-1135G7. В типовых вариантах доступны комплектации с 8 или 16 ГБ DDR4и SSD на 128, 256 или 512 ГБ. Такой диапазон позволяет не переплачивать за производительность там, где достаточно шлюза или локального регистратора, и выбрать более мощную версию для задач с несколькими службами, базами данных, удалённым доступом и повышенной нагрузкой.

Платформа может адаптироваться под проект: меняться по объёму памяти и накопителя, количеству USB или COM-портов, варианту корпуса и дополнительным интерфейсам. Для OEM-разработчиков и интеграторов это важно: в шкафу часто нет места для лишних переходников, а каждый дополнительный модуль усложняет монтаж и диагностику.

Практическая рекомендация

Если проект начинается с нового шкафа автоматики, имеет смысл сразу заложить вычислительный узел в общую компоновку. В этом случае IPF-K1D можно рассматривать как штатный элемент шкафа: он устанавливается на DIN-рейку, питается от промышленной цепи постоянного тока и подключается к сетям и устройствам без лишней механики.

Если проект модернизирует существующее оборудование, DIN-рейковый миникомпьютер помогает добавить функции диспетчеризации, удалённого доступа или сбора данных без полной переделки шкафа. Это особенно полезно, когда в старой системе уже есть свободное место на рейке, но нет удобной площадки для обычного промышленного ПК.

Для точного выбора конфигурации стоит заранее описать нагрузку: какие протоколы нужны, сколько сетевых сегментов подключается, требуется ли локальная база данных, какой объём архива хранится на объекте, какие USB-устройства или последовательные линии будут использоваться, нужен ли удалённый доступ и какие требования предъявляются к резервированию питания.

Итог

Компьютеры на DIN-рейку становятся востребованными потому, что современные шкафы управления уже не ограничиваются классическим набором автоматики. Им нужны локальные вычисления,связьсверхнимуровнем,обработкаданных,диагностикаиинтеграциясцифровой инфраструктурой предприятия. Делать это обычным промышленным мини-ПК можно, но не всегда удобно с точки зрения места, кабелей и обслуживания.

IPF-K1D подходит для размещения в электротехнических шкафах: компактный корпус, монтаж на DIN-рейку, пассивное охлаждение, питание 9-36 В, набор промышленных интерфейсов и возможность проектной адаптации. Это делает его подходящим решением для АСУТП, SCADA, диспетчеризации, протокольных шлюзов, локальных серверов и модернизации существующих шкафов управления.

Оптимальный выбор форм-фактора стоит делать по месту установки и роли устройства в системе. Если компьютер должен жить внутри шкафа и работать как часть инженерной инфраструктуры, DIN-рейковый IPF-K1D даёт более предсказуемую архитектуру. Если же проект требует максимальной вычислительной мощности и крупного расширения, логичнее рассматривать классический промышленный ПК.

Инженеры INTERPROF systems™ могут помочь подобрать конфигурацию IPF-K1D под конкретный шкаф, интерфейсы, питание и нагрузку, а также обсудить варианты адаптации изделия под серийный проект или опытную установку.
