Монтаж сенсорного монитора V серии в шкаф без сварки

Дата публикации: 24.07.2026

Дополнительная металлическая рамка упростила интеграцию доступного по цене монитора в шкафы для проектов автоматизации производства и складов.

Ключевой результат. Для крепления потребовалось просверлить монтажные отверстия, установить рамку с лицевой стороны и зафиксировать монитор гайками изнутри - без сварочных работ на готовом шкафу.

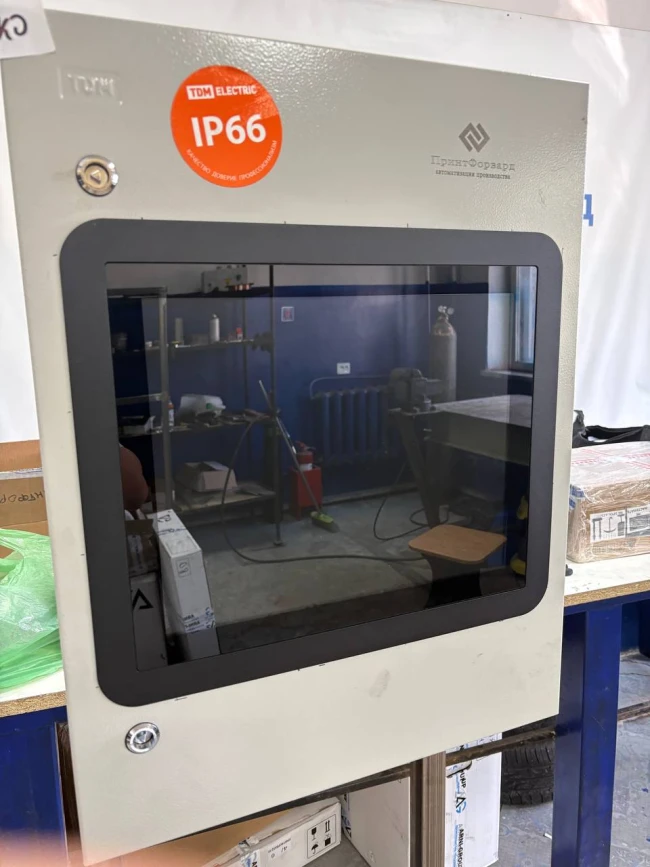

Готовый вид шкафа: дополнительная рамка формирует аккуратный контур вокруг сенсорного монитора.

Как встроить сенсорный монитор V серии в готовый шкаф без приварки шпилек

Заказчик и задача

Заказчик - компания-интегратор, которая реализует проекты для системы маркировки «Честный знак», а также занимается автоматизацией производственных и складских процессов. В собственные шкафы управления компании требовалось установить сенсорные мониторы для взаимодействия оператора с программной частью системы.

При выборе оборудования было важно сохранить разумную стоимость проекта и не усложнять механическую интеграцию. Поэтому клиент рассматривал сенсорные мониторы V серии INTERPROF systems™ - наиболее доступную по цене линейку в нужном классе оборудования.

Ограничение: готовый шкаф без приваренных шпилек

При стандартной установке встраиваемых мониторов и моноблоков V серии крепежные шпильки приваривают к внутренней стороне панели шкафа. Такой способ удобен, когда крепление закладывают на этапе изготовления металлоконструкции.

В готовых шкафах сварка доступна не всегда: она требует дополнительной оснастки и повторной обработки изделия, а иногда технологически исключена. Клиенту нужен был вариант, который можно реализовать обычными сборочными операциями непосредственно на готовой панели.

Инженерное условие. Сохранить выбранную V серию и заменить сварной способ крепления на разборное соединение, доступное при сборке готового шкафа.

Решение: дополнительная рамка для V серии

Для проекта была применена дополнительная металлическая рамка. Она устанавливается с лицевой стороны шкафа, перекрывает зону крепления и служит внешним элементом монтажного узла. Сам монитор располагается с внутренней стороны и стягивается с рамкой гайками по периметру.

Такой подход перенес крепеж на сквозные отверстия: клиенту не понадобилось приваривать шпильки к корпусу. При этом на лицевой стороне сохранился аккуратный законченный вид, а доступ к крепежу для контроля и обслуживания остался изнутри шкафа.

Как выполнялся монтаж

1. Разметить положение монитора и крепежных точек на панели шкафа.
2. Просверлить монтажные отверстия по периметру.
3. Установить дополнительную металлическую рамку с лицевой стороны.
4. Разместить монитор V серии с внутренней стороны шкафа.
5. Затянуть гайки и проверить равномерность фиксации по периметру.

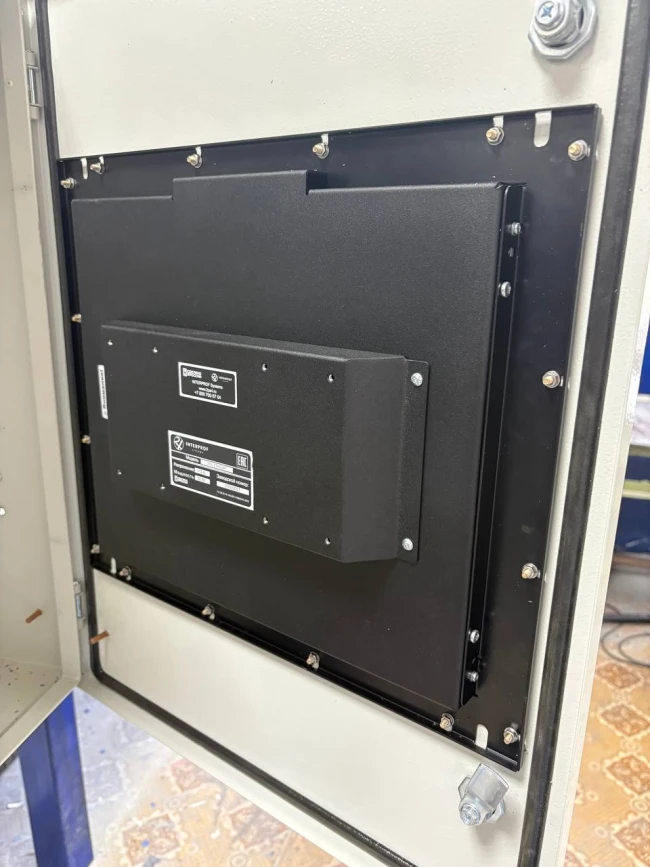

Вид изнутри: монитор зафиксирован гайками по периметру; приваренные к шкафу шпильки не потребовались.

Результат для клиента

Дополнительная рамка позволила совместить два требования — использовать доступные по цене сенсорные мониторы V серии и выполнить монтаж без сварочных операций на готовом шкафу. Клиент получил понятный разборный узел и остался доволен предложенным решением.

• Экономичный выбор оборудования. Сохранилась возможность применить V серию без перехода на более дорогую конструкцию только ради способа крепления.
• Простая интеграция. Для фиксации достаточно сверления и стандартного резьбового крепежа.
• Без сварки на готовом шкафу. Монтаж не зависит от возможности приварить шпильки изнутри.
• Аккуратная лицевая сторона. Металлическая рамка закрывает монтажную зону и формирует завершенный внешний контур.

Почему решение удобно для серийных проектов

Для производителей шкафов, системных интеграторов и разработчиков оборудования способ крепления влияет не меньше, чем характеристики самого дисплея. Дополнительная рамка дает возможность заранее унифицировать операции сборки: разметку, сверление, установку и затяжку крепежа. Это особенно удобно, когда шкафы уже изготовлены или сварочные работы не входят в доступный технологический процесс.

Практический вывод

Если для проекта подходит V серия, но конструкция шкафа не предусматривает приваренные шпильки, необязательно менять выбранную модель или перерабатывать готовую металлоконструкцию. Дополнительная лицевая рамка превращает монтаж в разборную операцию и помогает сохранить бюджет оборудования.

Для нового проекта. Перед изготовлением шкафа стоит согласовать посадочную зону, расположение крепежных отверстий и доступ изнутри. Инженеры INTERPROF systems™ помогут подобрать исполнение и подготовить данные для интеграции монитора в конкретную конструкцию.
