Сенсорный моноблок IPF-15CK6P для системы видеообзора портового крана

Дата публикации: 03.08.2026

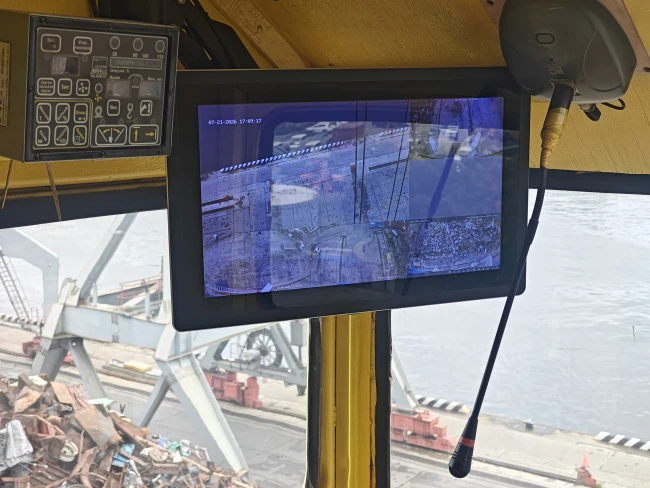

Моноблок IPF-15CK6P в кабине портового крана

Специальная версия сенсорного моноблока с яркостью 1000 кд/м² для кругового видео обзора и контроля работ в трюме

Многооконный вывод изображений с камер на экран IPF-15CK6P.

«Крановщику тоже надо для полного понимания картины знать, куда стрелу направлять»
Из отзыва ООО«СМАРТТЕХНОЛОДЖИС»

Сенсорный моноблок IPF-15CK6P для системы видеообзора портового крана

При погрузочно-разгрузочных работах в порту часть рабочей зоны скрыта от оператора. Особенно сложно контролировать операции в трюме судна: крановщик находится в кабине и не видит всего, что происходит с грузом ниже.

В проекте ООО «СМАРТ ТЕХНОЛОДЖИС» круговой обзор сформирован камерами на кране, а визуализация на рабочем месте оператора выполнена на сенсорном моноблоке IPF-15CK6P.

Рабочая зона: вокруг крана и внутри трюма

Объект эксплуатируется в порту Владивостока. Видеокамеры размещены по кругу крана: на торцах, боковых сторонах, в передней части и на стреле. Изображения выводятся в многооконном режиме, в том числе на моноблок в кабине.

Когда груз извлекают из трюма, стропальщики закрепляют его внизу. Оператору важно получать не только команды с рабочей площадки, но и собственную визуальную картину: где находятся груз, люди и в каком направлении двигать стрелу.

Ключевой эффект. Моноблок дает крановщику визуальную опору там, где прямого обзора из кабины недостаточно.

Решение

Моноблок как часть системы видеообзора

IPF-15CK6P установлен внутри кабины рядом со штатными органами управления. На экране одновременно видны изображения с нескольких камер. Так оператор может сопоставлять кадры с разных точек и быстрее ориентироваться в обстановке.

Сенсорное исполнение позволяет взаимодействовать с интерфейсом непосредственно на экране. Для тесной кабины это особенно удобно: отдельное место под мышь и другие манипуляторы не обязательно.

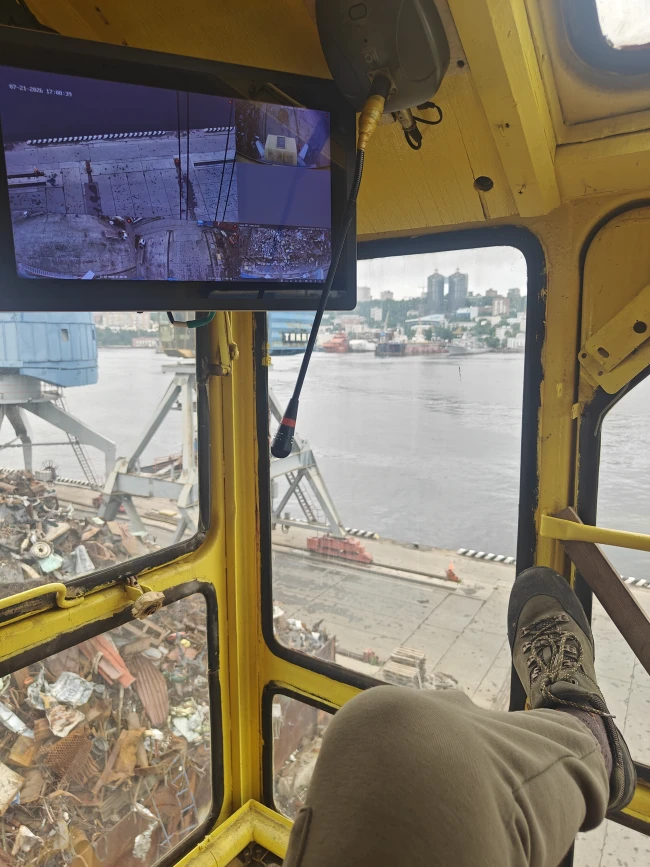

Моноблок IPF-15CK6P в кабине: на экране сведены видеопотоки с камер на кране.

Адаптация под условия эксплуатации

Почему потребовалась специальная версия

Рабочее место крановщика окружено остеклением, а моноблок расположен рядом с окнами. В дневное время в поле зрения одновременно попадают яркий внешний фон и экран с детализированными видеопотоками. Поэтому стандартной яркости для проекта было недостаточно.

Специально для ООО «СМАРТ ТЕХНОЛОДЖИС» команда INTERPROF systems™ разработала и выпустила модификацию IPF-15CK6P с яркостью 1000 кд/м² и пассивным охлаждением.

Яркость 1000 кд/м²

Повышенная яркость помогает сохранять различимость изображения, когда за окнами кабины яркий дневной свет. Для многооконного интерфейса это практически важно: оператор работает не с одним крупным кадром, а сразу с несколькими небольшими зонами видео.

Пассивное охлаждение

В системе охлаждения нет вентилятора. Для постоянно установленного устройства это означает отсутствие еще одного вращающегося узла и необходимости обслуживать его в кабине.

Подключение к сети предприятия

По словам клиента, моноблок подключен к сети предприятия по Wi-Fi. В внедренной конфигурации беспроводное соединение стало частью общей схемы доступа к видеосистеме.

Конфигурация проекта. Каждая характеристика решает конкретную задачу: яркость для работы у остекления, пассивное охлаждение для постоянного рабочего места, Wi-Fi для сетевой интеграции.

Результат

Единая точка визуального контроля в кабине

На рабочем месте крановщика сформирована сводная картина с камер, установленных вокруг крана. Оператор видит периметр объекта и получает визуальную информацию из трюма, куда прямой обзор из кабины ограничен.

Практический эффект кейса описывается не абстрактными характеристиками, а рабочим сценарием: моноблок показывает крановщику то, что раньше было скрыто от прямого взгляда, и помогает лучше понимать обстановку при направлении стрелы.

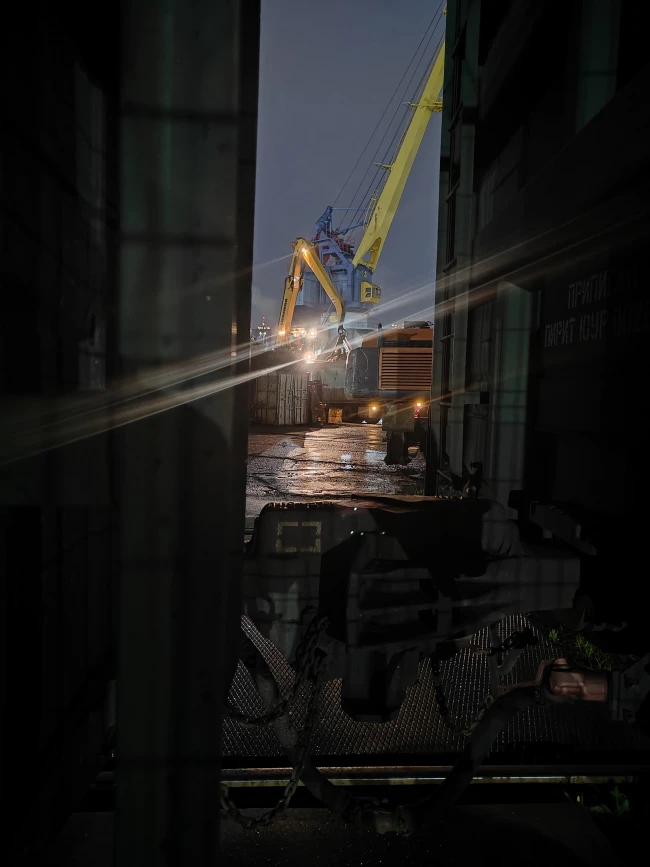

Портовые работы идут в разное время суток.

Что показал проект

Для нестандартного рабочего места серийная модель может потребовать точечной адаптации. Здесь решающим параметром стала яркость 1000 кд/м², а пассивное охлаждение и Wi-Fi-подключение дополнили конфигурацию под конкретный сценарий.

Если вы оснащаете кабину оператора, рабочее место для видеоаналитики или HMI-систему, имеет смысл заранее обсудить с инженерами освещенность, способ монтажа, интерфейсы и схему подключения. INTERPROF systems™ поможет подобрать конфигурацию или адаптировать моноблок под условия конкретного проекта.

Почему типовое решение не подходило

Для данного проекта критичным фактором стали условия эксплуатации: яркое естественное освещение кабины, необходимость непрерывной работы, ограниченное пространство рабочего места и потребность одновременно отображать несколько видеопотоков. Эти факторы делают применение стандартных офисных мониторов рискованным и экономически неэффективным.

Требования проекта → реализованное решение

Требование	Решение INTERPROFsystems™
Работа при ярком солнечном свете	Экран 1000 кд/м²
Длительная непрерывная эксплуатация	Пассивное охлаждение
Одновременный контроль нескольких камер	Многооконный режим
Компактное рабочее место	Сенсорное управление
Интеграция в систему	ПодключениепоWi-Fi

Где аналогичное решение может применяться

Контейнерные терминалы
Козловые и мостовые краны
Металлургические предприятия
Карьерная техника
Лесные перегружатели
Рабочие места операторов видеоаналитики
Системы диспетчеризации

Почему INTERPROF systems™

Ключевое преимущество проекта - не только поставка оборудования, а инженерная адаптация изделия под конкретные условия эксплуатации заказчика, сопровождение проекта и возможность дальнейшей модификации конструкции.

Как мы работаем

Техническое задание → анализ условий эксплуатации → подбор или разработка решения → изготовление образца → испытания → серийные поставки → техническая поддержка.

Если вы разрабатываете оборудование или модернизируете рабочее место оператора, инженеры INTERPROF systems™ помогут подобрать серийную конфигурацию либо разработать модификацию под ваши условия эксплуатации.

Почему для такого проекта недостаточно типового китайского варианта

В данном проекте вопрос выбора не сводился к стране происхождения оборудования.

Китайские производители выпускают широкий диапазон промышленных панелей и моноблоков, среди которых есть качественные решения. Риск возникает тогда, когда заказчик выбирает типовую модель без локальной инженерной адаптации, гарантии неизменности конфигурации и поддержки на протяжении жизненного цикла проекта.

Для кабины портового крана требовалось согласовать не отдельный набор характеристик, а всю систему применения: яркость экрана рядом с остеклением, многооконное отображение видеопотоков, сенсорное управление в ограниченном пространстве, пассивное охлаждение и подключение к сети предприятия. Типовое устройство может формально соответствовать части параметров, но не учитывать их совместную работу в конкретном оборудовании.

Преимущество INTERPROF systems™ в подобных проектах состоит в том, что изделие подбирается или модифицируется под реальный сценарий эксплуатации. Заказчик взаимодействует с локальной инженерной командой, может согласовать конструкцию и интерфейсы, испытать образец и затем воспроизводить утвержденную конфигурацию в последующих поставках.

Сравнение подходов к проекту

Критерий	Типовой импортный вариант без локальной доработки	Решение INTERPROF systems™
Подбор под объект	Выбор из готового каталога по формальным характеристикам	Анализ освещенности, монтажа, интерфейсов и рабочего сценария
Яркость экрана	Заявленный параметр модели без проверки в условиях кабины	Специальная версия 1000кд/м² под работу рядом с остеклением
Конструкция и охлаждение	Фиксированная конструкция конкретной модели	Пассивное охлаждение и конфигурация, согласованные под постоянное рабочее место
Интеграция	Заказчик самостоятельно решает вопросы совместимости	Согласование подключения, интерфейсов и взаимодействия с системой видеонаблюдения
Изменения в следующих партиях	Возможна смена компонентов или модели без учета проекта заказчика	Согласованная конфигурация и управляемые изменения для повторных поставок
Инженерная коммуникация	Коммуникация через продавца или зарубежного поставщика	Прямое взаимодействие с российской инженерной командой
Сервис и доработка	Зависит от импортера и доступности конкретной модели	Локальная техническая поддержка и возможность модификации изделия
Совокупный риск проекта	Низкая начальная цена может сопровождаться дополнительными затратами на проверку, переделку и замену	Стоимость оценивается вместе с инженерной адаптацией, испытаниями и поддержкой серии

Когда типовой вариант может быть рациональным

если проект не требует изменения конструкции и нестандартных интерфейсов;
если допустима замена модели или компонентов в следующих партиях;
если оборудование не является критичным для непрерывности технологического процесса;
если заказчик самостоятельно располагает ресурсами для испытаний, интеграции и сервисной поддержки.

Когда инженерная адаптация INTERPROF systems™дает преимущество

когда изделие встраивается в серийное оборудование или критичное рабочее место;
когда важны яркость, способ монтажа, охлаждение, набор интерфейсов и стабильность конфигурации;
когда ошибка выбора вызывает переделку кабины, шкафа или программного обеспечения;
когда заказчику нужен единый ответственный за подбор, модификацию, испытания и последующие поставки.

Вывод. Для проекта портового крана главным аргументом был не отказ от оборудования определенной страны, а снижение технического и эксплуатационного риска за счет решения, адаптированного под конкретную кабину и систему видеообзора. Именно такой подход позволяет оценивать не только закупочную цену устройства, но и совокупную стоимость его интеграции и эксплуатации.
